5 GHz TDMA Point-to-Point / Multipoint Fiber Optic Outdoor Wireless
Sistema Punto-Punto/Multipunto TDMA 5 GHz (HIPERLAN)
Ingresso dati in Fibra Ottica
n.2 radio con n. 2 uscite RF su connettore “N”
Verniciatura ad elevata resistenza alle intemperie
Alimentazione Power Over Ethernet (P.O.E.) 48Vdc o 12Vdc
Circuito elettronico interno antisovratensione progettato per la protezione dell’ingresso dati POE
Filtri RF passa-banda di serie (5GHz) per la miglior performance di collegamento e riduzione dei “battimenti” in banda RF.
Turbo mode 108Mbps
Radio type OFDM o DSSS
Capacità NLOS
Plug’n’Play : semplice installazione

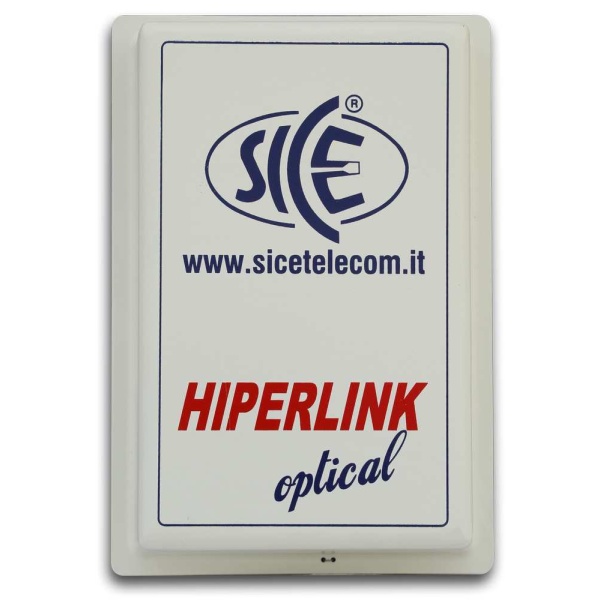

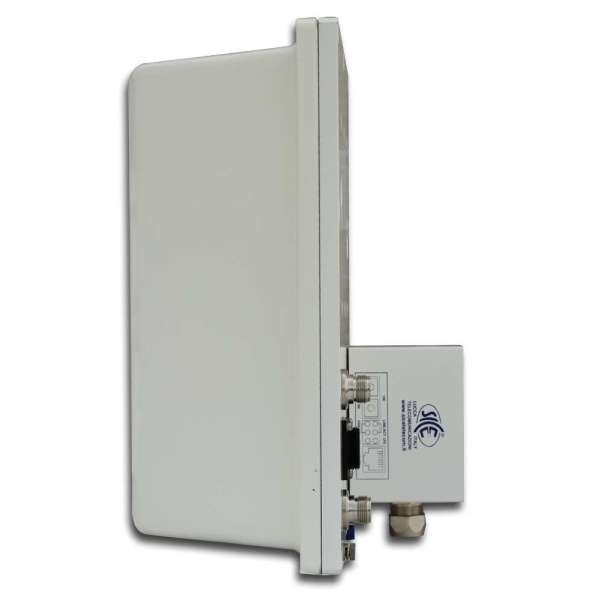

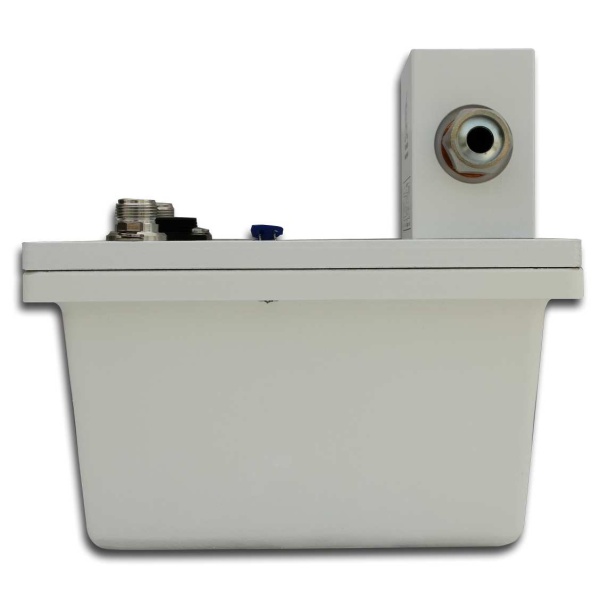

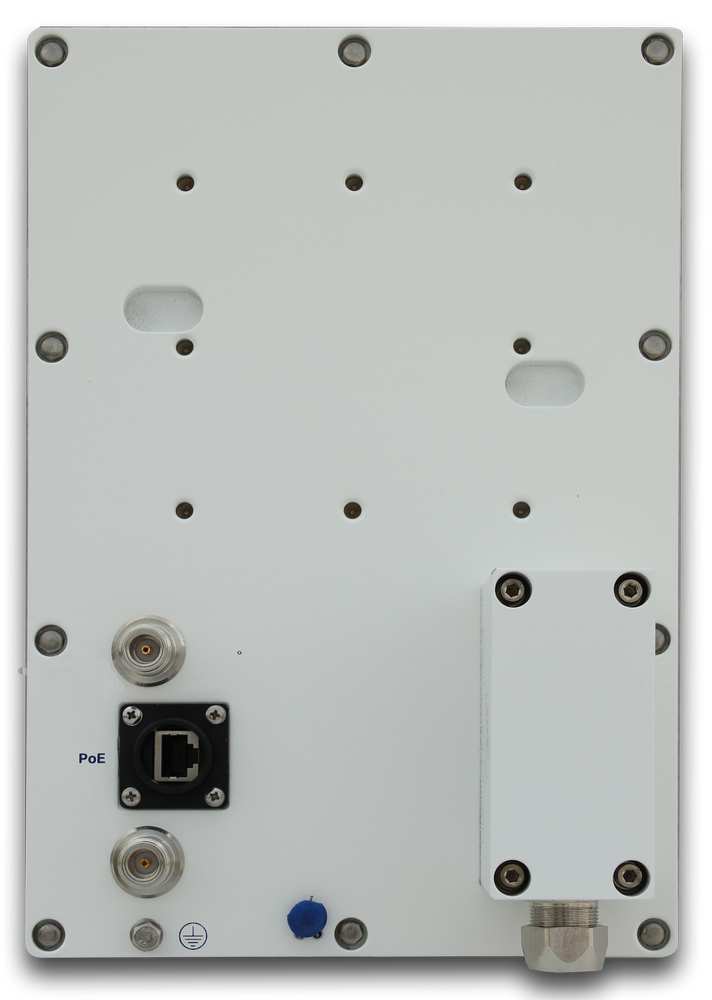

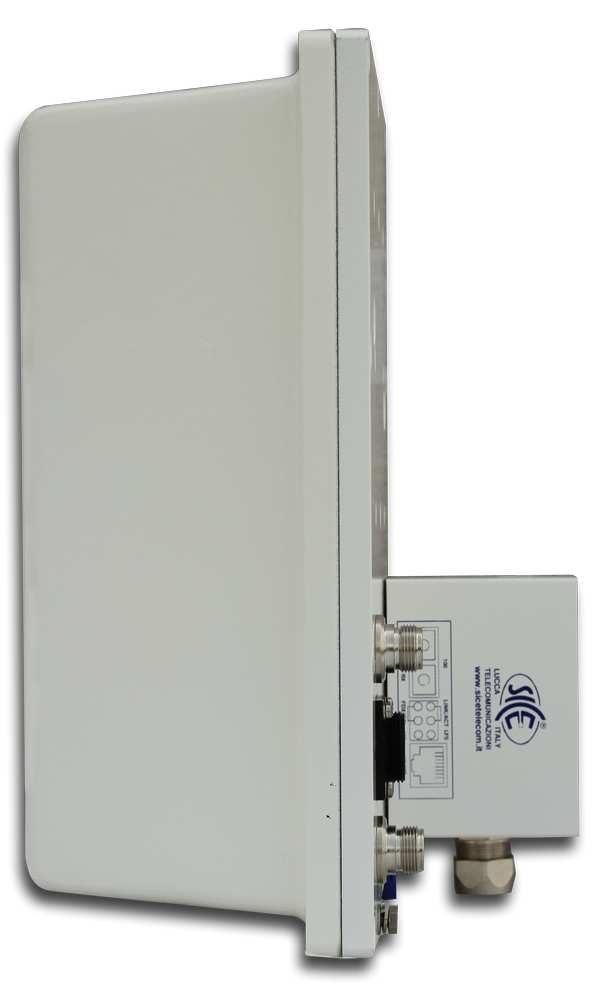

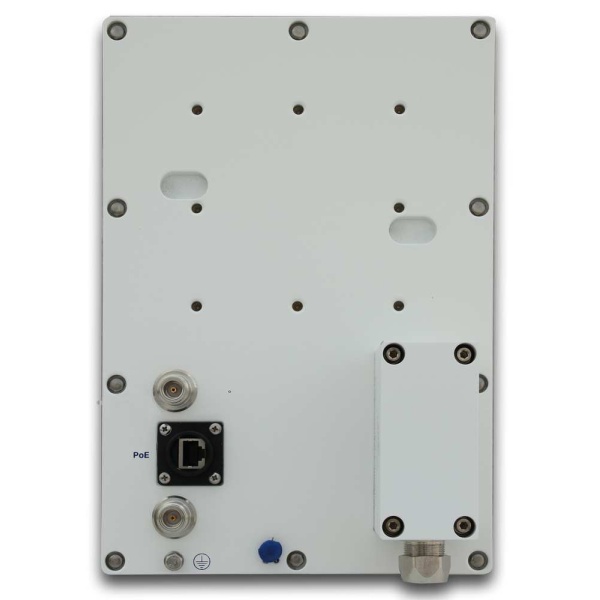

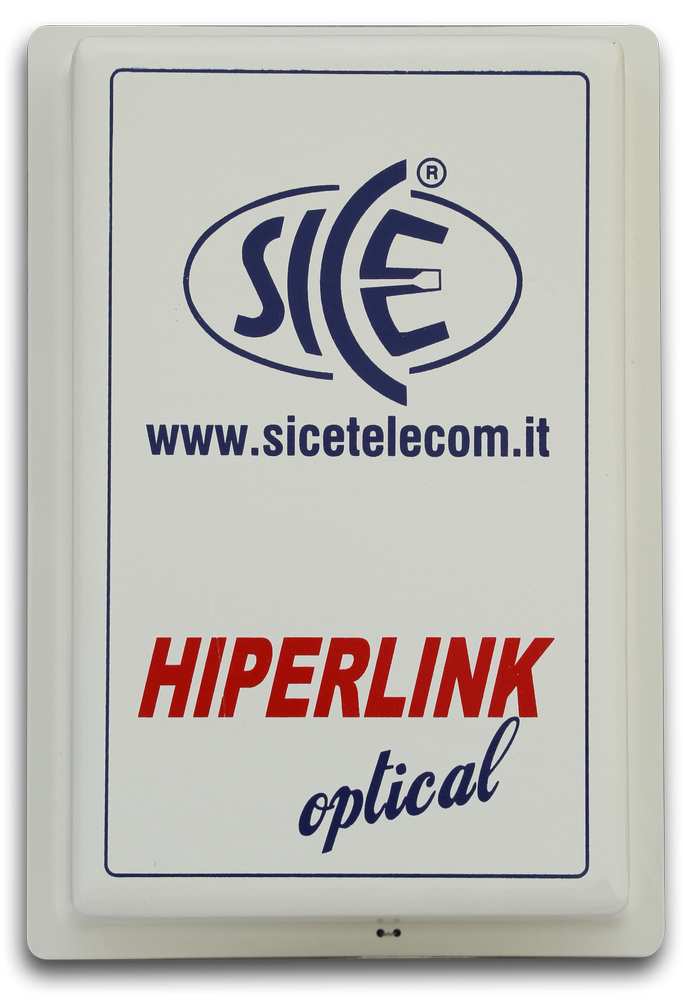

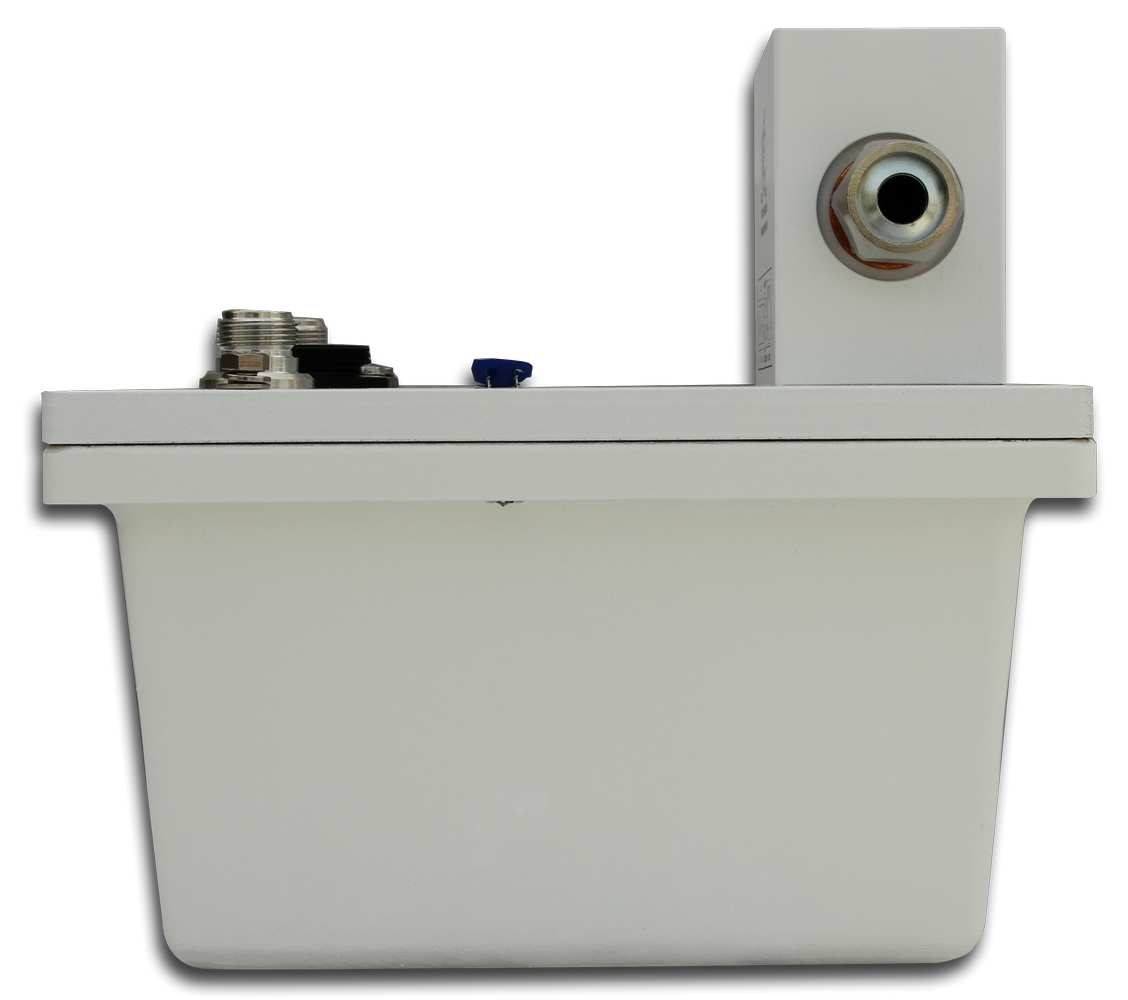

HIPERLINK ATRH0541 è un sistema Punto-punto / Punto-Multipunto Outdoor Ethernet, con ingresso dati direttamente in Fibra Ottica, in grado di realizzare dorsali TDMA a lunga distanza utilizzando antenne direttive o coprire vaste aree wireless dedicate a connessioni TDMA fra apparati Subscriber Unit e l'ATRH0541 stesso utilizzando antenne settoriali. Grazie alla connessione in Fibra Ottica l'apparato risulta immune ai disturbi dei trasmettitori FM che possono tipicamente entrare dal classico cavo dati in rame ethernet. E' possibile realizzare reti bridge (layer 2) o routed (layer 3) utilizzando i protocolli di routing, presenti a bordo dell'apparato, quali: OSPF, BGP, MPLS. La famiglia di prodotto HIPERLINK ATRH0541 in modalità multipunto si completa con l'apparato CPE, Subscriber Unit, anch'esso con peculiarità d'avanguardia. HIPERLINK ATRH0541 è alimentato di serie con l'alimentatore Power Over Ethernet a 48V. E' disponibile anche la versione a 12V per consentire l'alimentazione tramite batterie o celle solari.
La robustezza del sistema e il grado di protezione IP68 a tenuta stagna degli apparati, permette di installare questi sistemi nei posti più ostici come ambienti marini, montagne in alta quota oppure zone desertiche. HIPERLINK ATRH0541 trova largo impiego nella realizzazione di reti per Wireless Service Provider, sicurezza e videosorveglianza urbana, Carrier, Enti Militari, Pubblica Amministrazione, Università e per Disaster Recovery. Il software di apparato garantisce ampia flessibilità e consente il completo controllo dell'apparato sia dal punto di vista fisico che dal punto di vista funzionale in quanto previste funzionalità di ultima generazione per VPN, Sicurezza dei dati, Crittografia, Assegnazione IP, Aggiornamento Software da remoto e Agent SNMP.
Wireless Internet Service Provider – WISP
Sicurezza e Videosorveglianza Urbana
System Integrator
Carrier
Reti Wireless Punto-Multipunto Private
Emergency back up / Disaster Recovery
Militari, Pubblica Amministrazione o Università
Alternativa a linee cablate CDN, HDSL o Fibre Ottiche
| Frequenza operativa | 5,47 5,725 GHz (disponibile anche a 2.4GHz) |
| Modulazione DSSS | DBPSK, DQPSK, CCK |
| Modulazione OFDM | BPSK, QPSK, 16 QAM, 64 QA |
| Potenza TX | 30 dBm EIRP |
| Sensibilità | -91 dBm@ 6 Mbit/s ± 1dB (typical) |
| Uscita RF | n.2 su connettore "N"/Femm. 50Ω |
| Filtri RF | filtro SICE passa banda 5 GHz |
| Channel management e Transmit power management | DFS (Dynamic Frequency Selection), Auto Channel Selection,Radar free TPC function |
| Ingresso dati | Fibra Ottica (Multimodale con connettore SC) |
| Alimentazione e Consumo | POE 48 V 802.3 af o POE 12 V/24V 16W |
| Protezione | Circuito elettronico per la protezione da fulminazioni |
| Grado di protezione | Tenuta stagna IP68 Antivandalo in Alluminio Pressofuso |
| Range temperatura | 40°C / + 55°C |
| Supporto a palo | Per pali mm 40/70 - Supporto in acciaio inox |
| Caratteristiche meccaniche | 190 mm x 280 mm x 110 mm |
| Peso | 4,4 Kg (antenna esterna) |
| Bridge | Multiple bridge interfaces, Protocol can be selected to be forwarded or discarded, MAC Address table can be monitored in real time; RSTP Rapid Spanning Tree Protocol |
| Antenne esterne disponibili | Direttive Grid, Panel o Dish (vari guadagni) |
| Modalità Operativa | Dynamic Mesh, Static WDS Mesh, Bridging, Routing, Point-to-Point e Point-to-Multipoint |
| Modalità di gestione e configurazione | Telnet, client, Telnet server, MAC Telnet server, SSH, GUI su SSH, http |
| Supporto VPN | IPSEC, EoIP, PPtP, VLAN, L2TP, PPPoE, IPIP |
| Assegnazione IP | DHCP client, DHCP server |
| Ethernet port | Fast Ethernet 10/100 Full Duplex, Autosensing |
| VLAN | 802.1q, Multiple VLAN interface, inter VLAN routing |
| Aggiornamento software, backup e ripristino configurazione | Tramite FTP e Drag and Drop direttamente da cartelle di sistema |
| Sicurezza | WPA2 (EAP, AES, TKIP), DFS, TPC, Mac filtering |
| Network Management | Crittografia |
| Access protection | Multilayer users management |
| Agent SNMP | SNMP V1 client, MIB II, Bridge MIB |
| QoS | 802.1p (Layer2 traffic priority) IPToS RFC791 (Layer3 traffic priority) CBQ Queuing Layer 4-7 traffic shaping Hierarchical HTB QoS system with bursts PCQ, RED, SFQ, FIFO queue; CIR, MIR Contention ratios, dynamic client rate equalizing |
ATRH0541:HIPERLINK Punto-punto/Punto-Multipunto 5 GHz; Ingresso dati in fibra ottica; n.2 radio, n.2 uscite RF su connettore "N", filtri RF, staffa di supporto e alimentatore POE
